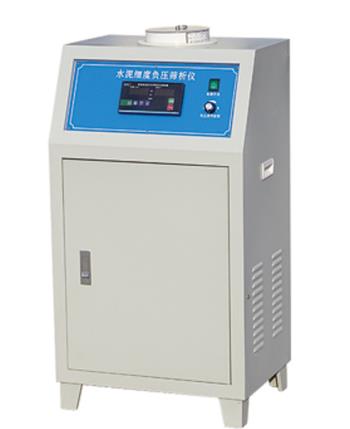

FYS－150B型負壓篩析儀

本儀器按國家標準T0502－2005（水泥細度檢驗方法80um篩析法）進行檢驗的專用儀器，是試驗室及水泥專業科研單位必備儀器。
一、結構原理：
負壓篩格儀主要由箱體、篩座、桶式吸塵器、旋風收塵裝置和數顯時間控制器等組成。
箱體是儀器的主體結構，所有零部件均安裝在箱體內。
篩座內裝有同步電機、噴嘴、硬管等，上面安放試驗篩及篩蓋，硬管下端以軟管與旋風筒進氣口相接，另外還有小口用軟管接在負壓表上。
桶式吸塵器作為負壓源，吸口接在旋風筒出氣口上，其電機可經面板上的調壓旋鈕進行無級調速，以便隨時改變儀器的工作負壓。
旋風收塵裝置由旋風筒和收塵瓶組成，旋風筒的配置大大提高了收塵效率，使95%的水泥粉塵入瓶，從而減少了吸塵器的清灰次數。
數顯時控制器由數字顯示屏和定時器構成，一方面將工作時間顯示出來，另一方面使儀器能在所定時間自動停止下來。
負壓篩析儀啟動后，吸塵器和同步電機開始工作，使得篩座內保持在負壓狀態下，試驗篩上面的待測水泥細粉在噴嘴噴出的氣流的作用下變?yōu)閯討B(tài)，其中粒徑小于篩網孔徑的細粉在負壓吸引下通過試驗篩被吸走，而粒徑大于篩網孔徑細粉，則留存在試驗篩上，從而完成了篩分，滿足了GB1345－91規定的要求。
二、主要技術參數：

• 篩析測試細度：80um　45um
• 篩析自控時間：2rain（可調）
• 工作負壓可調：4000－6000MPa
• 工作電壓：220V－750W
• 包裝尺寸：680×460×900mm
